Шарико-винтовая передача

29.03.2024 Категория: Шарико-винтовые передачи (ШВП) Просмотров: 1663 Комментариев: 0

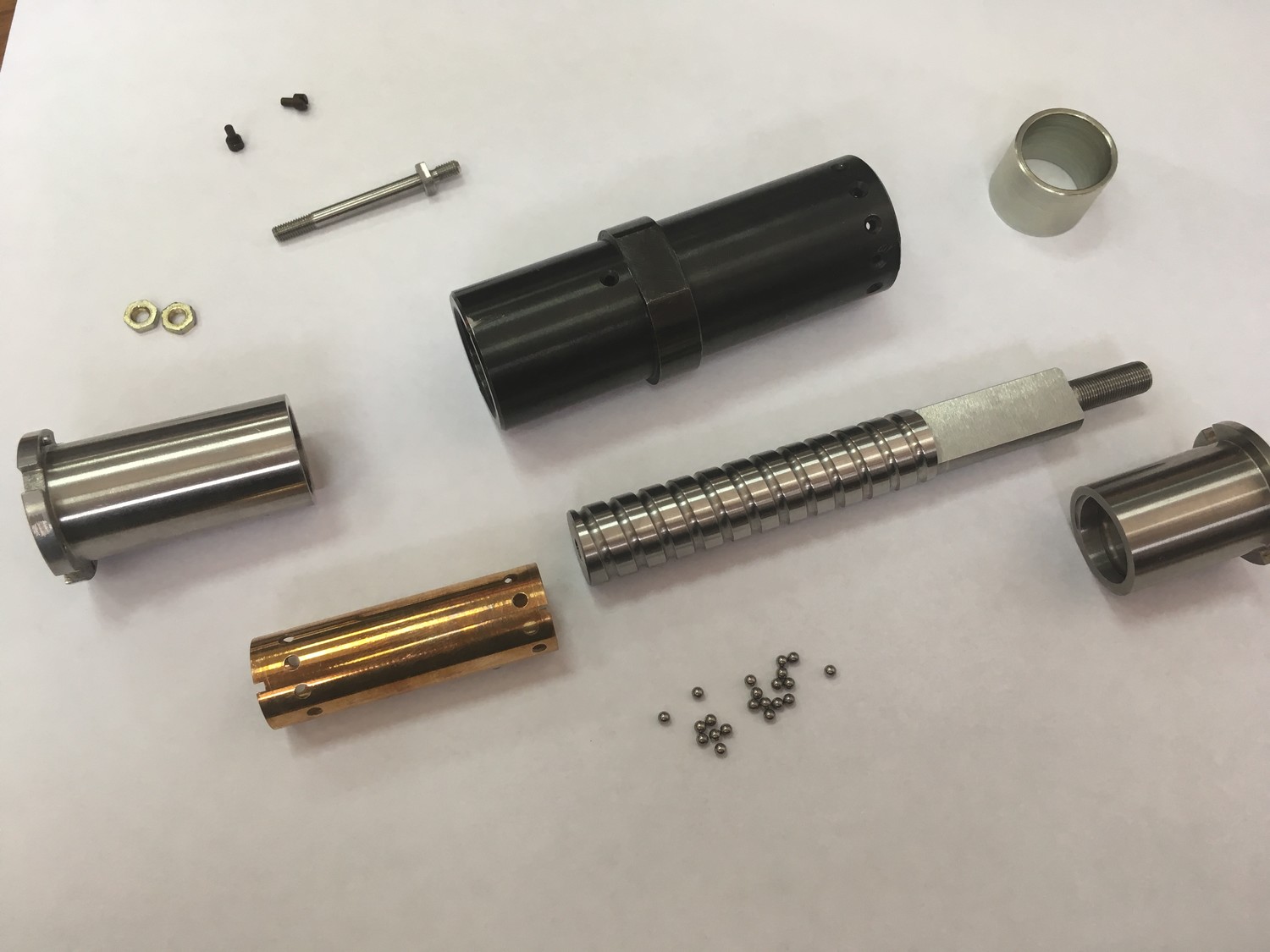

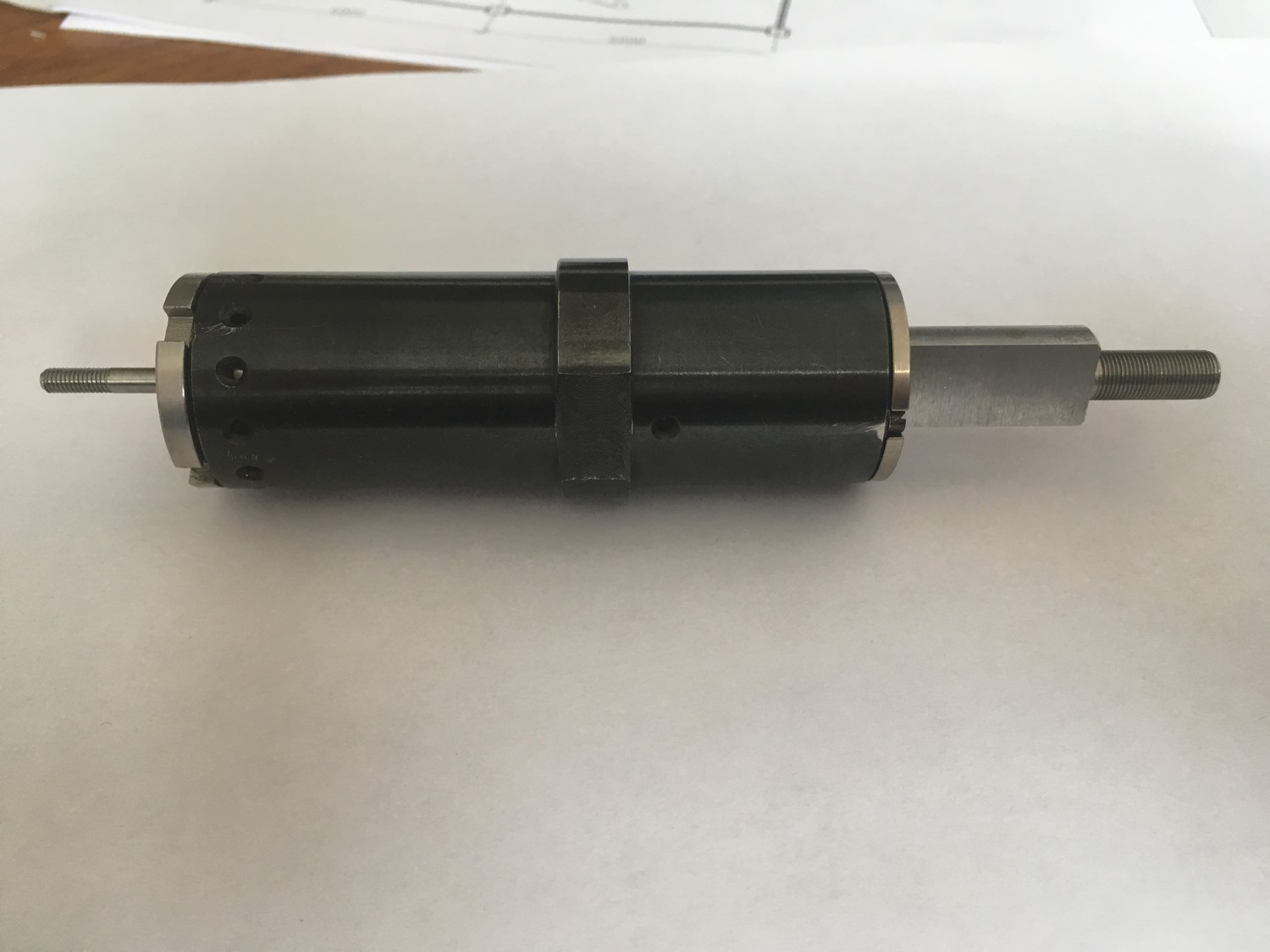

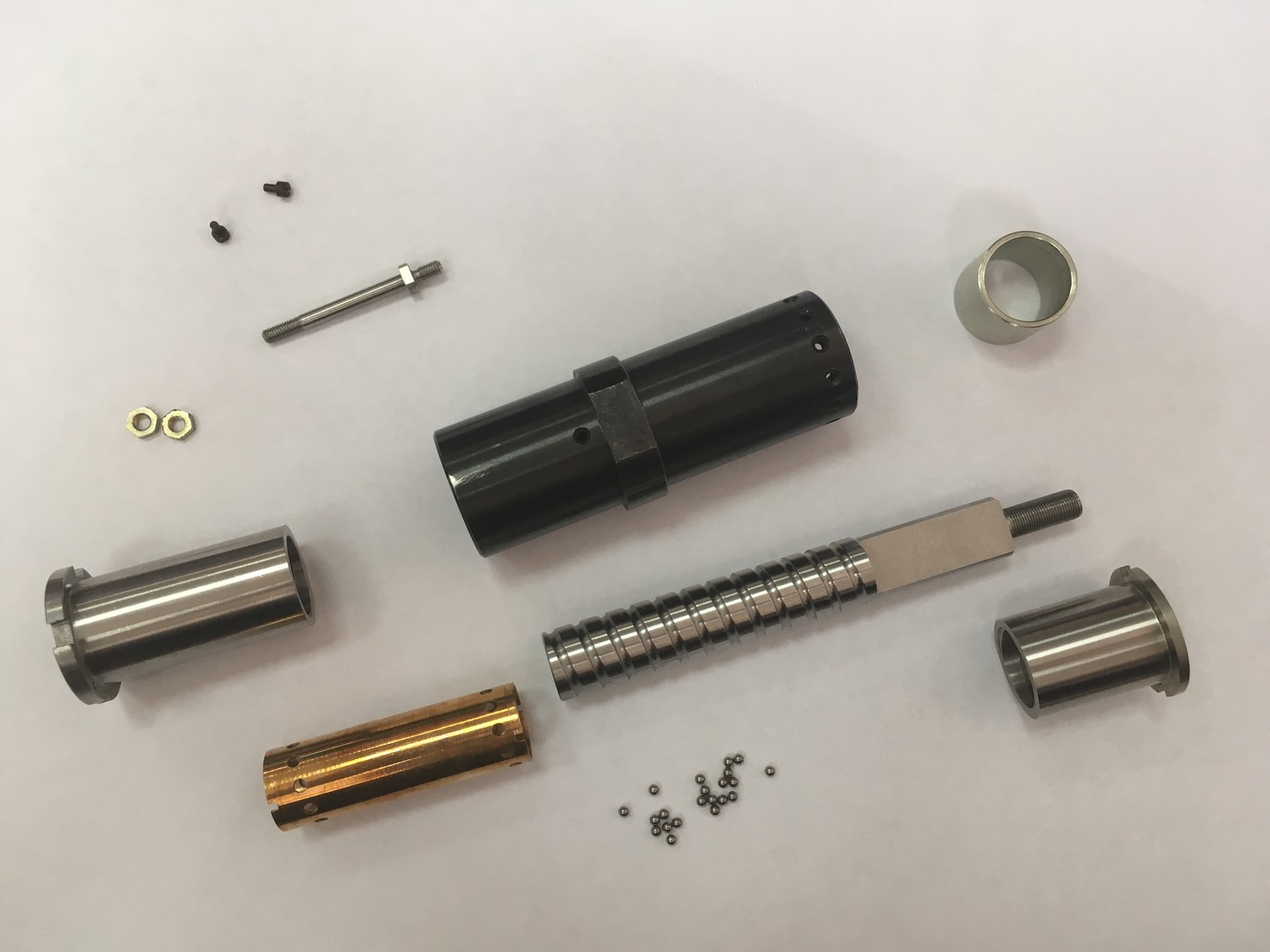

Безлюфтовая шариковая винтовая передача, преобразует вращательное движение в поступательное. Данный вид ШВП используется в приводах спец. техники.

Основные достоинства ШВП:

- малые потери на трение;

- высокая нагрузочная способность при малых габаритах;

- размерное поступательное перемещение с высокой точностью;

- высокое быстродействие;

- плавный и бесшумный ход

Наименование параметра и значение

1. Шаг винта, 5±0,004 мм;

2. Осевой люфт в передаче, 0,001 мм (не более);

3. Диапазон перемещения винта, 21 мм;

4. Диаметр винта с резьбой, 11,92 мм;

5. Диаметр шариков, 2 мм;

6. Габаритные размеры, 136х28 мм.
