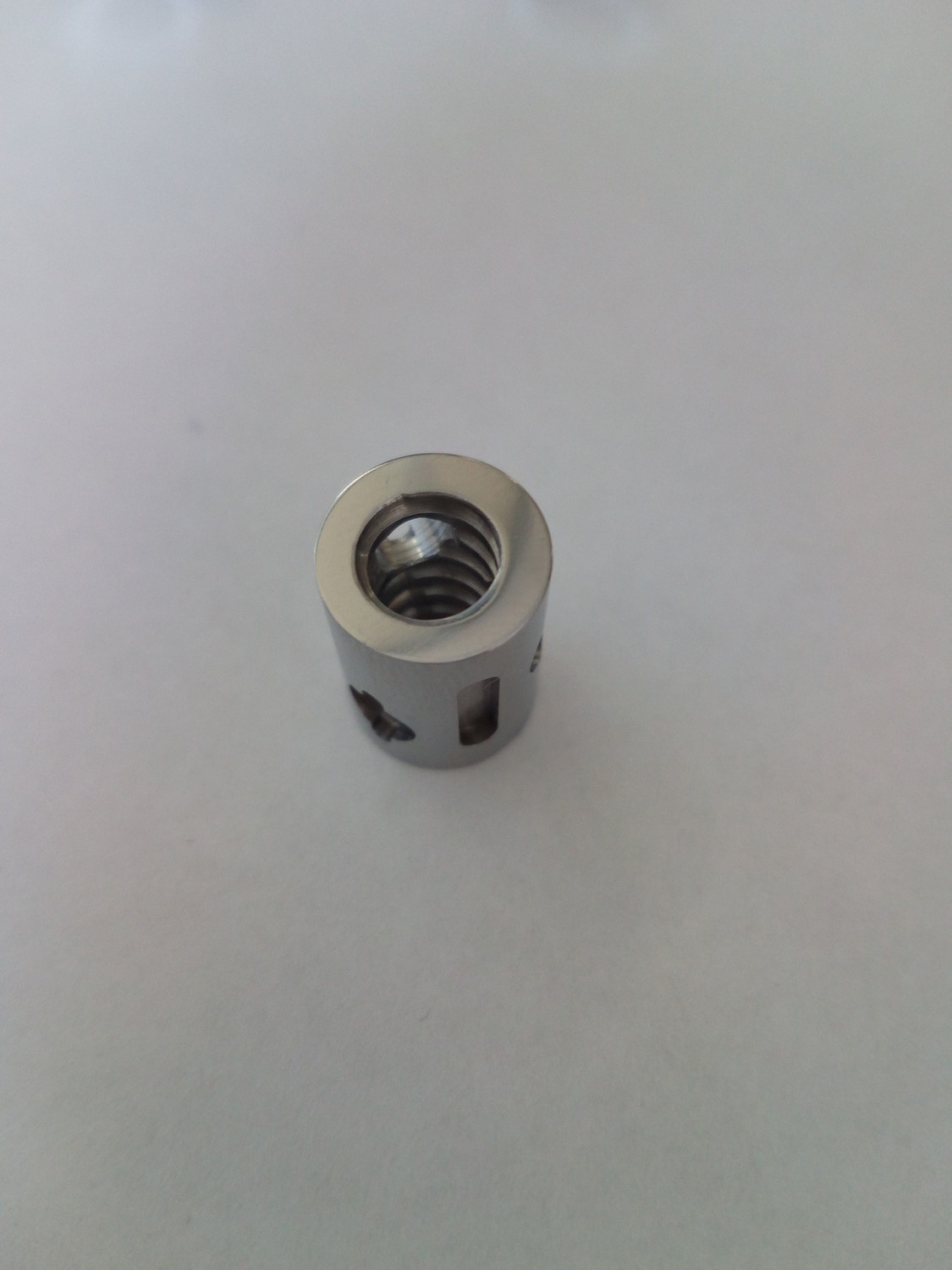

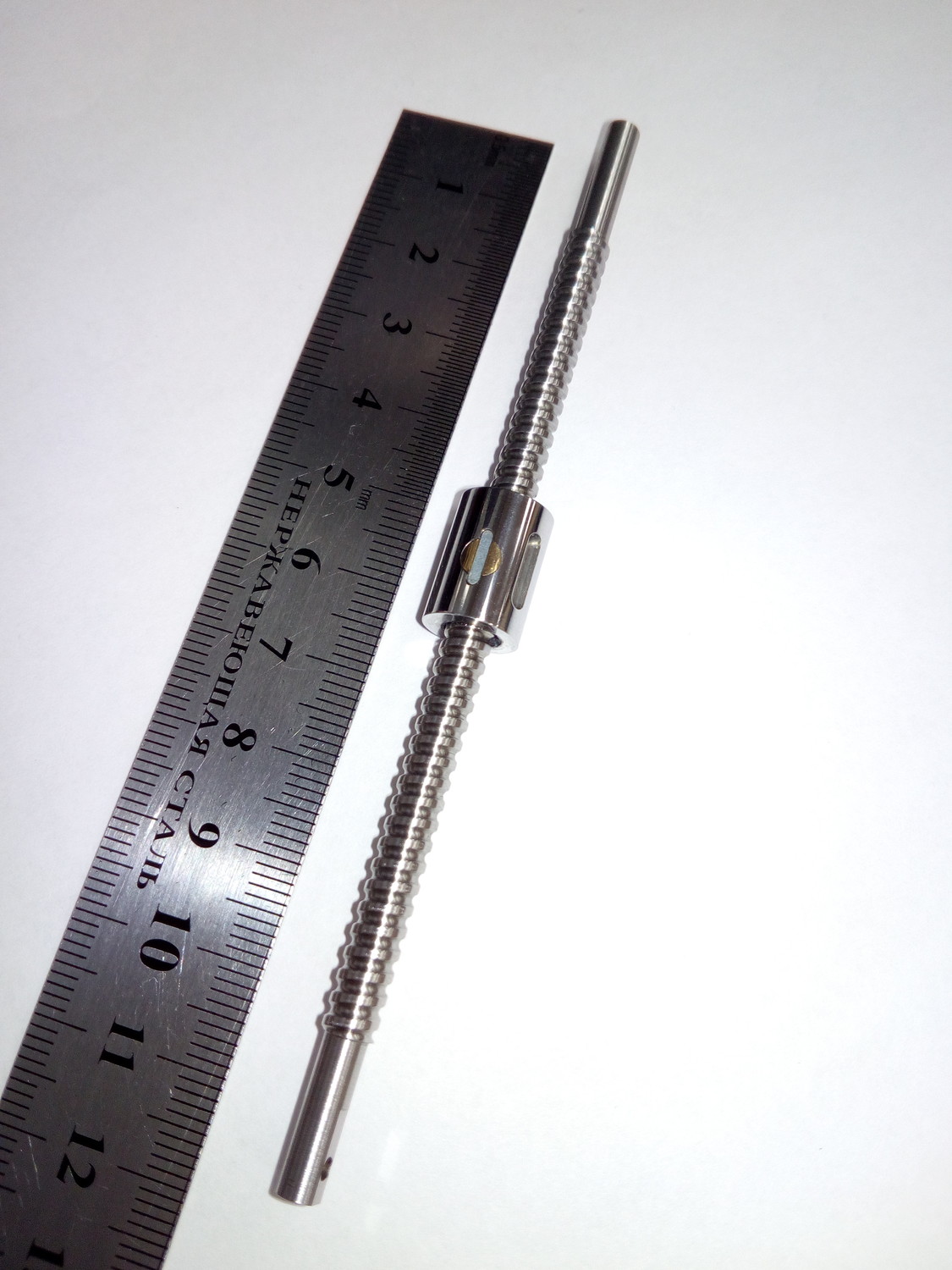

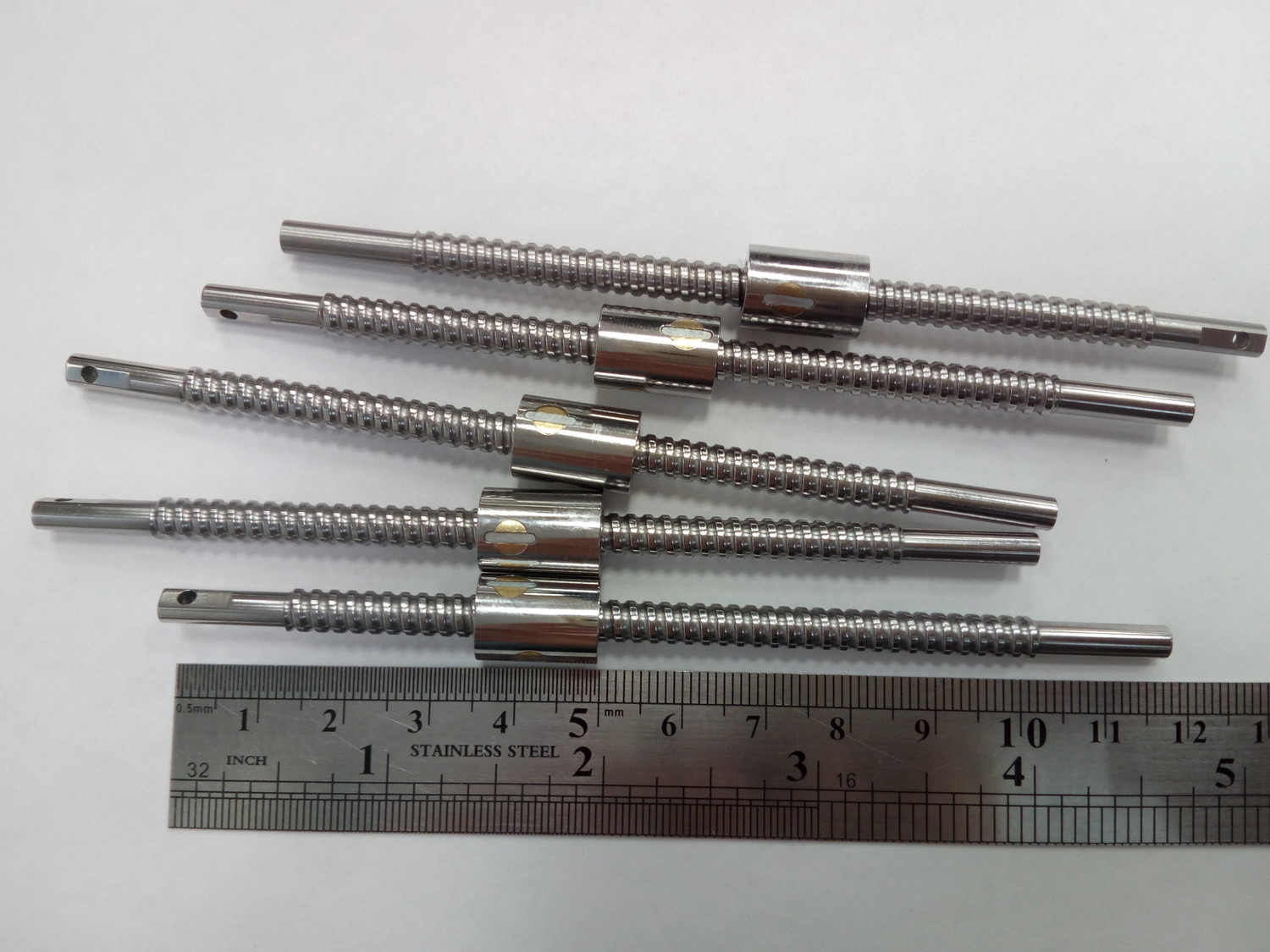

Малогабаритная шариковая винтовая передача (МШВП)

Малогабаритная шариковая винтовая передача, преобразует вращательное движение в поступательное. Разработка ведется в рамках создания отечественных аналогов иностранной продукции (импортозамещение).

Основные достоинства мШВП:

- малые потери на трение;

- высокая нагрузочная способность при малых габаритах;

- размерное поступательное перемещение с высокой точностью;

- бысокое быстродействие;

- плавный и бесшумный ход

Наименоваение характеристики и значение:

1. Максимальная скорость вращения гайки, 2000 об/мин;

2. Время реверса, 0,01 с (не более);

3. Шаг винта, 2±0,01 мм;

4. Осевой люфт в передаче, 0,02 мм (не более);

5. Максимальная статическая осевая нагрузка, 60 Н;

6. Максимальная динамическая осевая нагрузка, 300 Н;

7. Точность хода, 0,1/300 мм/мм;

8. КПД 0,9 (не менее);

9. Диаметр винта с резьбой, 5 мм;

10. Диаметр шарика, 1,2 мм.
